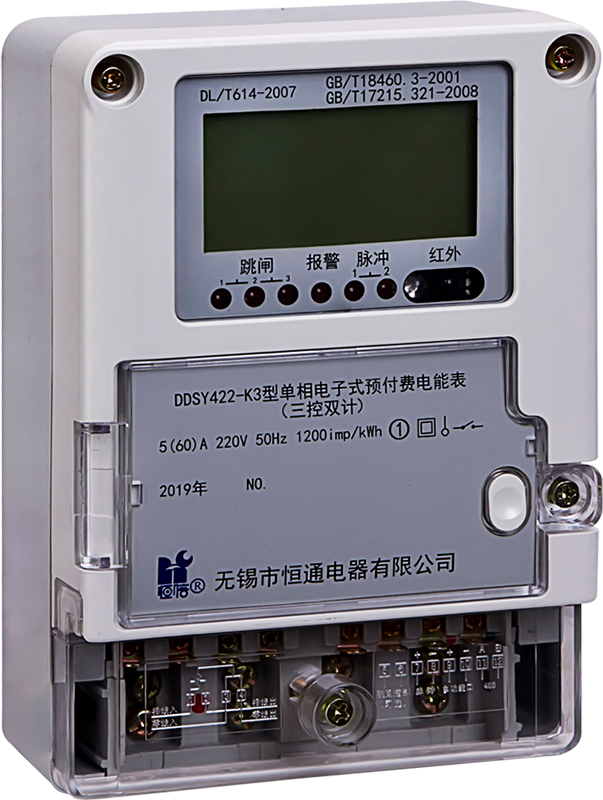

DDSY422-K3型单相电子式预付费电能表（三控双计）
DDSY422-K3型单相电子式预付费电能表（三控双计-导轨式），采用先进的电能表专用集成电路、高性能MCU、内置温度补偿的硬件时钟等技术，具有精度高、体积小、可靠性高、宽负荷、低功耗等特点。
该电表可实现双路计量、三路继电器控制的功能。“三路继电器控制”指的是通道A、通道B、通道C三个负载回路各有一个继电器，分别用于切断或恢复对应回路的负载供电；“双路计量”中的一路用于计量通道A和通道C总的电能，另一路单独计量通道B的电能。一般用于学生宿舍，可以同时控制三个供电回路，如插座、空调和照明三个回路。具有预付费、恶性负载识别、限制MAX功率等功能。
具有RS485通信端口，通信协议为Modbus-RTU协议。
| 执行标准 | GB/T17215.321-2008, GB/T18460.3-2001 |
| 负载回路 | 通道A、通道B、通道C |
| 准确度等级 | 有功1.0级 |
| 功 耗 | ＜0.5W |
| 参比电压 | 220V |
| 电流规格 | 5(60)A，其中通道C为5（15）A |
| 工作电压范围 | 0.8Un～1.2Un |
| 工作环境 | 工作温度(℃)：-30～+60，相对湿度≤90%（无凝露） |
1、计量功能
a）分别计量两路有功电能，每一路均具有总、正向、反向有功电能计量；组合电能等于两路电能之和。
b分时计量功能：支持每一路分时多费率有功电能计量。
2、费率、时段及电价方案
a）两套时段表，可设置14个时段和4种费率，可指定两套时段切换。
b）两套费率电价和两套阶梯电价，可指定两套电价切换。
3、各种清零、事件记录功能
4、通信
RS485通信波特率1200bps、2400bps 、4800bps 、9600bps，默认9600bps；红外通信1200bps。支持MODBUS-RTU协议。
5、信号输出
两路与有功电能成正比的LED脉冲和光电耦合脉冲输出接口。
6、远程控制功能
内置三路磁保持继电器，实现三个回路远程独立负荷控制。
7、恶性负载识别、限容及定时控制功能
对各种特性的电器进行恶性负载（可设定）的识别。一旦检测到恶性负载或者检测到有功功率大于限容功率时，将对所在回路进行跳闸。并可定时对三个控制回路切断和恢复供电。
